主要是使用免費且開源的 freeCAD (無須註冊機、破解或是 crack 的CAD軟體)
有些人 Stl 要轉換成 Stp,Step,igs 面臨轉換失敗的原因是
Stl 是一堆三角形所構成的 mesh (曲面或表面)
並非 solid (實體)
故 freeCAD 有 mesh 建構 轉換 solid 的功能
先安裝好 freeCAD 開啟 stl 檔案
在功能表的開始選單點選 part 功能表選單
然後 part 選單裡面勾選 create shape from mesh
公差預設選1 就好
完成後
左側的綠色的 mesh 下面多了一個 solid shell
記得把綠色的 mesh 點選後按下 delete 鍵刪除
依序點取Part> Shape Builder> Solid from shell> Create
(按下 create 前如果有提示說需要至少一個曲面時記得點選 ctrl + A 選取全部 shape)

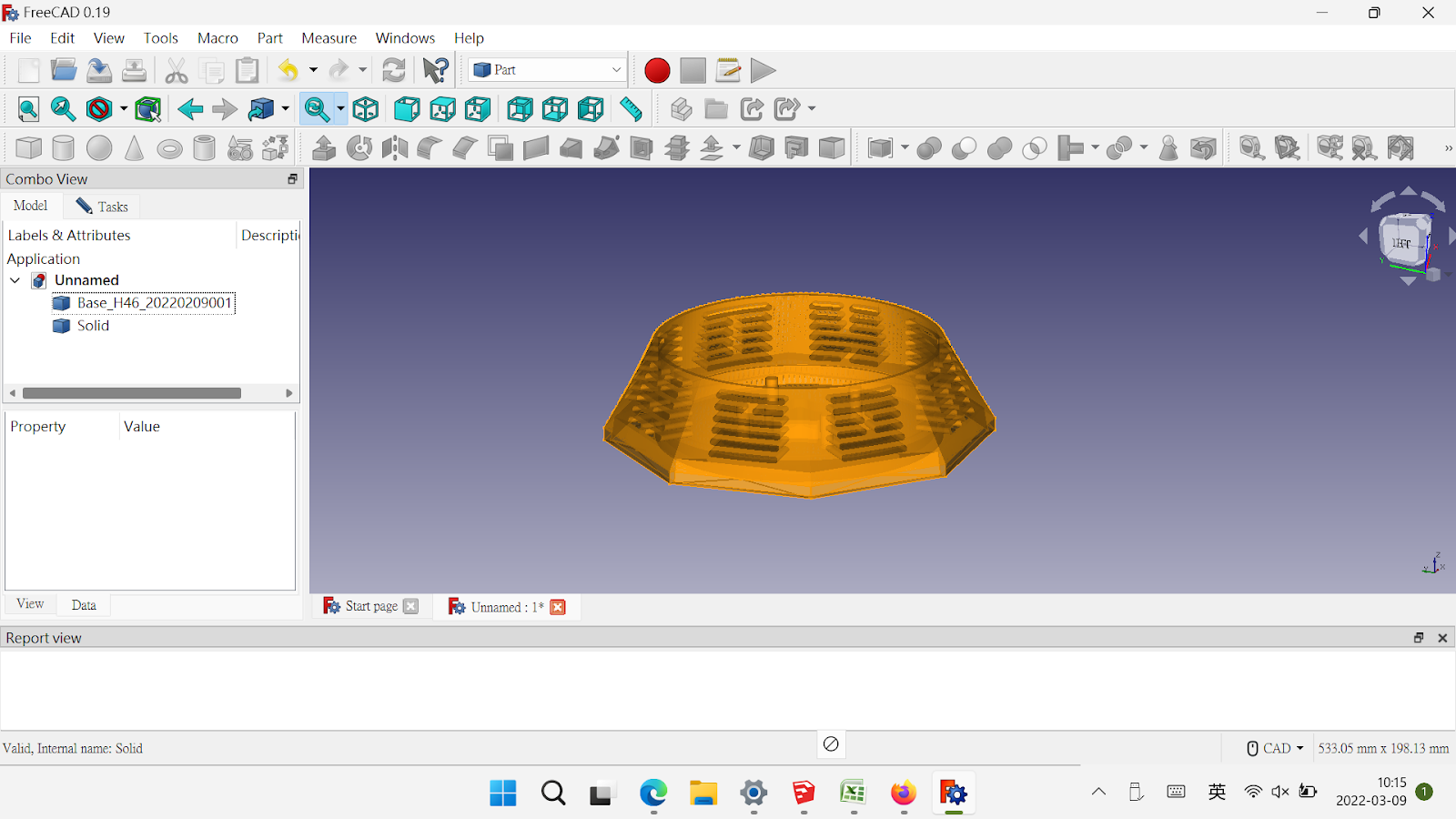

完成後 solid shell 下面就成功出現 solid 實體了
輸出檔案僅需點選 file > export
亦能長出或是除料很實用
